Was baue ich hier eigentlich?

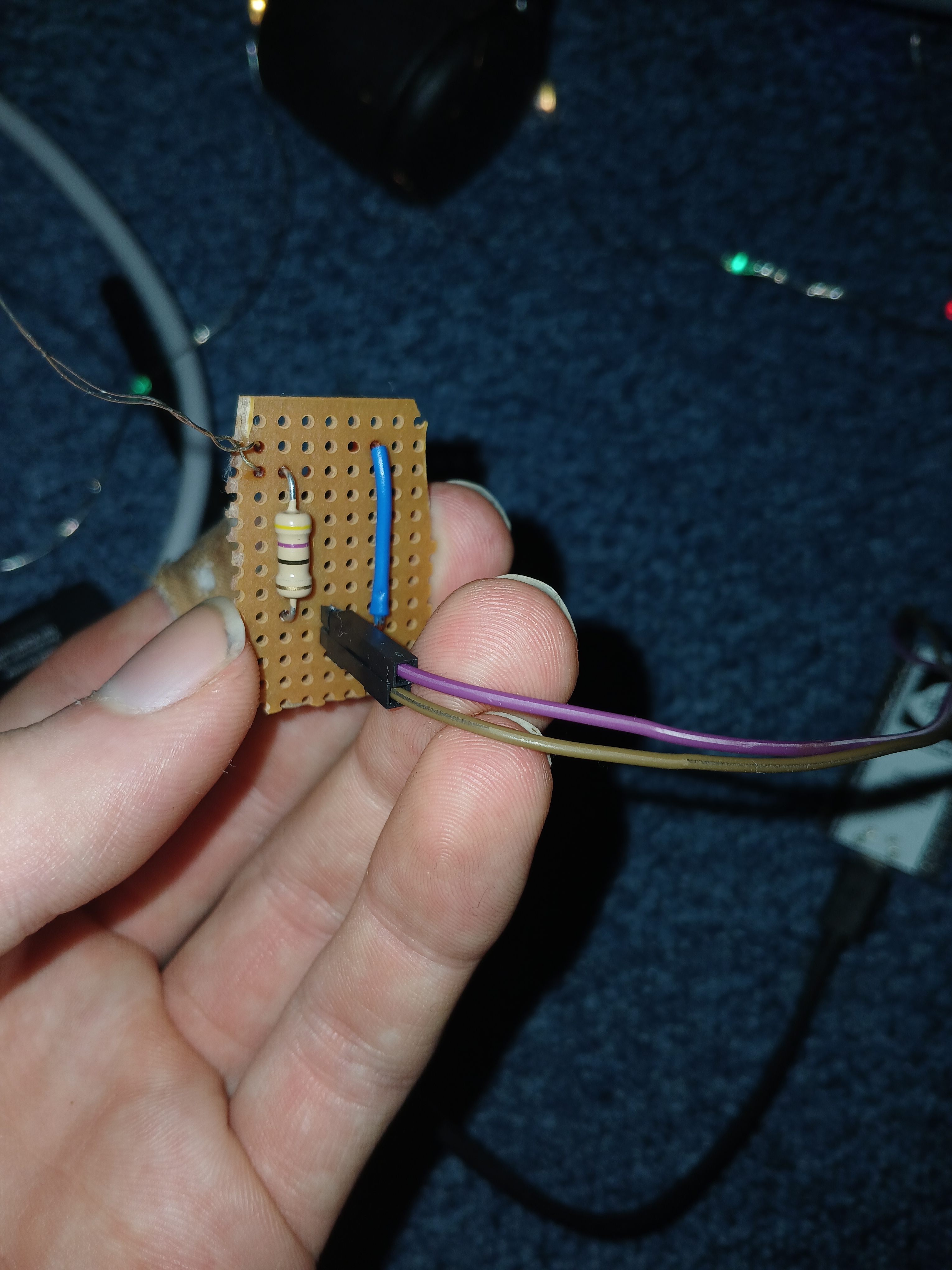

Kurz gesagt, das:
Nun, das sagt dir wahrscheinlich nicht viel.
Aber ich erkläre es dir. Kurz gesagt, siehst du einen 42-Ohm Widerstand, ein Kabel, eine Stiftleiste und eine Platine. Die Jumperkabel führen zu einem ESP32, auf den ich gleich noch genauer eingehen werde. Aber zuerst zur Geschichte:
Ich habe seit meheren Woche auf meinen Schreibtisch, eine kaputte Lichterkette liegen, wo eigentlich nur das Gehäuse für die Batterie kaputt war. Da ich grade noch ein Labornetzteil, was ich ausgeliehen habe, bei mir habe, dachte ich mir, schau ich doch einfach mal, was passiert wenn ich auf den Draht 3V gebe. Und siehe da, es leuchtet wieder ^^
Gesucht: R=?
Gegeben: A=0,1A; U=3,3V-3V=0,3V
Sprich rein rechnerisch benötige ich nur 30 Ohm, ich hatte bloß leider kein 30Ohm Widerstand zu Verfügung, aber dafür einen 42 Ohm Widerstand. Dafür berechnen wir auch noch mal die Spannung, die nach dem Widerstand (42 Ohm) anliegt würde.
Gesucht: U=?
Gegeben: R=42Ohm; I=0,01A
2,88V sind auf jeden Fall ausreicht.
Ich hatte, den ESP32 nun schon einige Tage bei mir laufen gehabt, dabei ist mir aufgefallen, dass dieser an den Ort wo die Lichterkette am Ende liegen soll, keine WLAN Verbindung bekommt, was ein großes Problem da stellt. Da ich diesen logischerweise nicht mehr über HomeAssistent steuern kann. Bis ich darauf keine gute Lösung gefunden habe, ist das Projekt erstmal pausiert.
Anstatt eines ESP32 einen Raspberry PI und über Python z.b. programmieren. Da dieser LAN hat und leistungsstärker ist. Aber das wird die Zukunft bringen ...
